Licznik impulsów WIFI Zamel Supla LIW-01 – recenzja

... do wszystkiego.

A przynajmniej lista potencjalnych zastosowań jest tak długa, że prawdopodobnie nawet nie uda mi się ich wszystkich wymienić w tekście.

Powód jest prosty - w tym przypadku ogranicza nas właściwie tylko nasza wyobraźnia i potrzeby. I tak, jak ja znalazłem dla takiego licznika sensowne zastosowanie (a nawet kilka, ale o tym za chwilę), tak pewnie każdy, u kogo w domu zawitałby taki sprzęt, szybko wymyśliłby, gdzie go podłączyć.

Licznik impulsów, czyli właściwie co?

 class="wp-image-1203589"

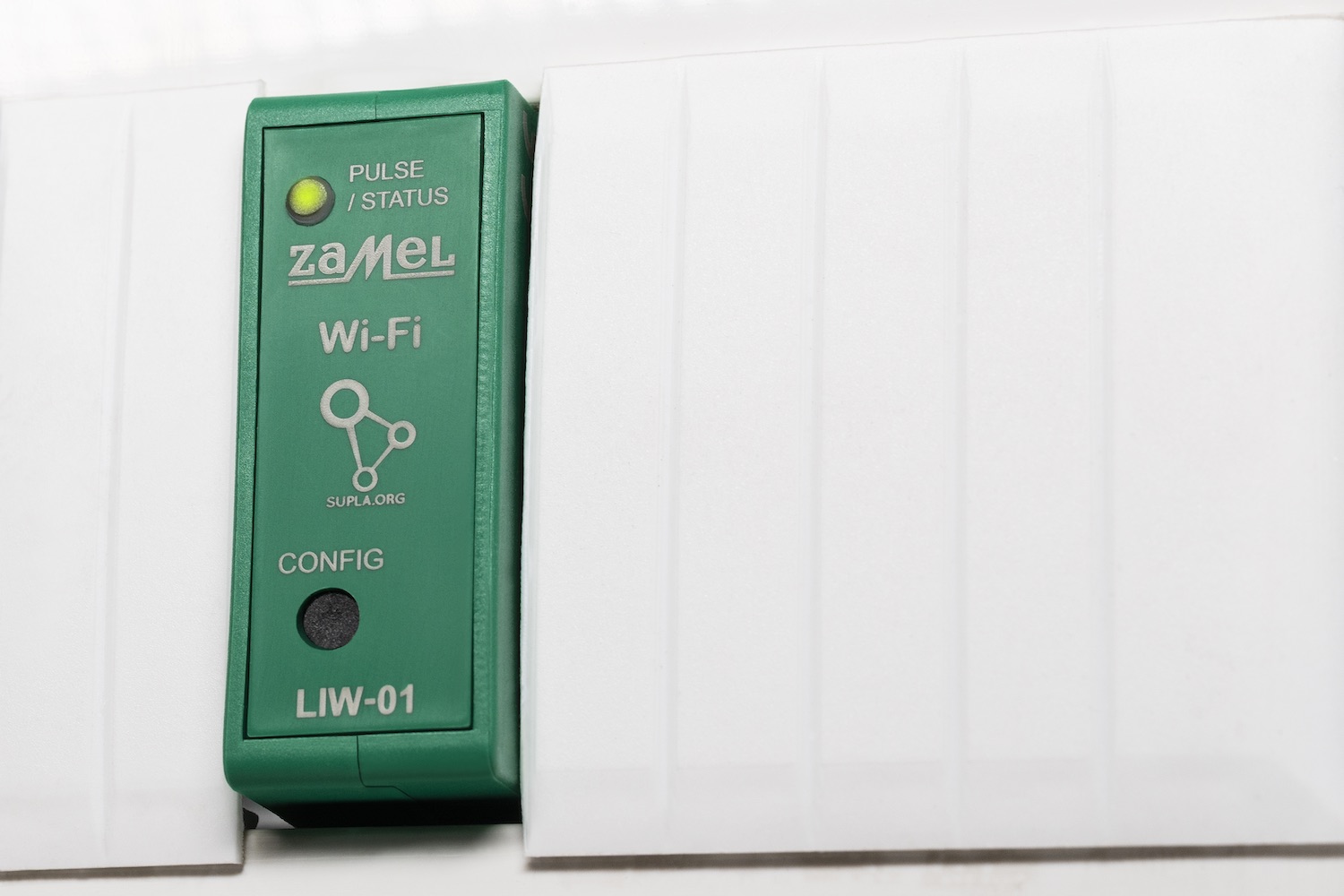

W moim przypadku urządzenie o nazwie ‌Licznik impulsów WiFi Supla LIW-01 marki Zamel, czyli tego samego producenta, który przygotował m.in. monitor energii MEW-01, który również gościł w moim domu.

Jaka jest jego funkcja? Nazwa zdradza właściwie wszystko - urządzenie zlicza dostarczane do niego impulsy, a następnie - z wykorzystaniem sieci WiFi - przesyła je do chmury Supla. Do tej chmury z kolei możemy dostać się z dowolnego miejsca na świecie, korzystając z serwisu internetowego albo dedykowanej aplikacji, dostępnej na iOS lub Androida. Swoją drogą, zerknijcie na oceny tej aplikacji - dawno nie widziałem programu z tak wysoką średnią.

Z czego są zliczane te impulsy i co właściwie można w ten sposób mierzyć?

I tutaj właśnie przechodzimy do tematu uniwersalności licznika impulsów - do LIW-01 możemy podłączyć albo urządzenia z odpowiednim wyjściem impulsowym (czyli np. standardowe liczniki impulsów bez łączności bezprzewodowej, etc.), albo nakładkę impulsową (aktualna lista sprawdzonych i obsługiwanych nakładek znajduje się pod tym adresem). W skrócie - cokolwiek, co będzie podawać impulsy do LIW-01. Zresztą jeśli chodzi o czasem naprawdę wyjątkowe pomysły na zastosowanie tego sprzętu, to polecam zdecydowanie ten wątek - od projektu monitorowania funkcjonowania respiratora, po licznik zużycia paliwa do pieca. Gdzieś padł nawet pomysł zliczania liczby otwarć lodówki...

To jednak pomysły z kategorii bardziej rozbudowanych i skomplikowanych. Jakie są najbardziej oczywiste zastosowania LIW-01? Przede wszystkim:

  • zliczanie zużycia energii elektrycznej
  • zliczanie zużycia wody
  • zliczanie zużycia gazu

Czyli wszystko, do czego mamy w domu licznik, który albo ma wyjście impulsowe, albo da się zliczyć z niego impulsy za pomocą nakładki impulsowej albo innego sprzętu.

Zresztą zaraz rozpiszę to dokładniej na moim przykładzie.

Co będzie nam potrzebne?

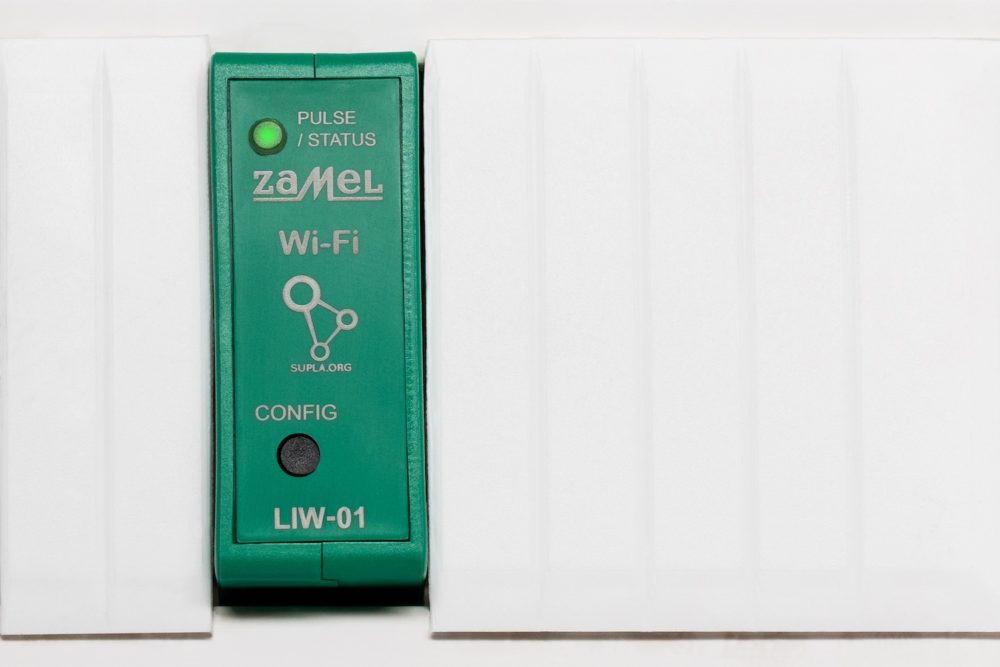

 class="wp-image-1203592"

Po pierwsze coś, z czego można odczytać impulsy - ale to dość oczywiste.

Do tego jakieś źródło zasilania - LIW-01 jest zasilany z napięcia 12-24 V AC/DC, więc warto pomyśleć, czym będziemy go zasilacz. W moim przypadku jest to zwykły doszafkowy zasilacz na szynę TH35.

Ostatnim wymaganiem jest jakieś miejsce, w którym LIW-01 zostanie zamontowany. Bez problemu możemy go zamontować np. na szynie TH35 - co zresztą sam zrobiłem.

To tyle - poza tym niezbędne są oczywiście umiejętności i wiedza, które pozwolą na instalację. Sam na wszelki wypadek pozostawiłem to zadanie wykwalifikowanemu elektrykowi (nie miał z tym najmniejszych problemów) - podejrzewam jednak, że jeśli ktoś zamontował u siebie wcześniej standardowy licznik impulsów albo podobny sprzęt, to i z LIW-01 nie będzie miał najmniejszych problemów.

Jak wygląda cały zestaw po instalacji u mnie i jak wygląda konfiguracja LIW-01?

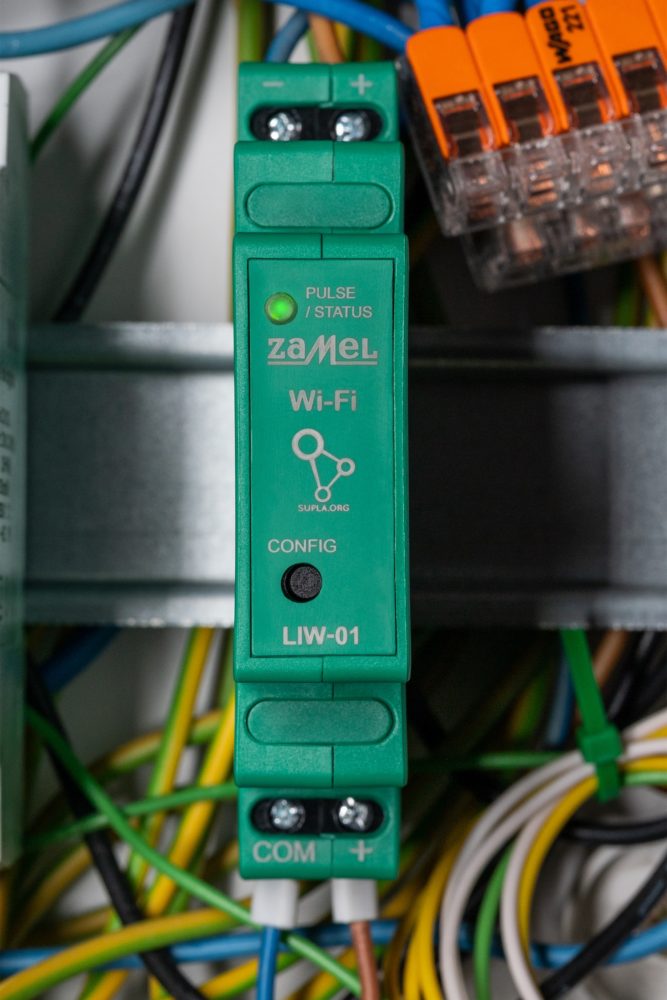

 class="wp-image-1203601"

Wybrałem opcję dość prostą, ale domyślam się, że powszechną, jeśli chodzi o zastosowanie LIW-01. Nowy sprzęt podłączyłem do standardowego licznika impulsów z wyjściem impulsowym. Do tej pory, żeby sprawdzić pochodzące z niego odczyty, konieczne było otwieranie szafki, odczytanie danych i ręczne ich zapisanie. O jakichkolwiek statystykach czy innych wykresach mogłem zapomnieć - chyba że generowałbym je sam, na podstawie regularnie odczytywanych danych.

Powstał więc prosty, trzyelementowy zestaw - LIW-01, zasilacz i prosty licznik impulsów, do tej pory odczytywany manualnie. Całość bez żadnych problemów zmieściła się w mojej standardowej szafce. LIW-01 nie ma nawet dodatkowej zewnętrznej anteny WiFi, więc nie będziemy mieć żadnych problemów z domknięciem drzwiczek czy zdejmowaniem obudowy.

 class="wp-image-1194214"

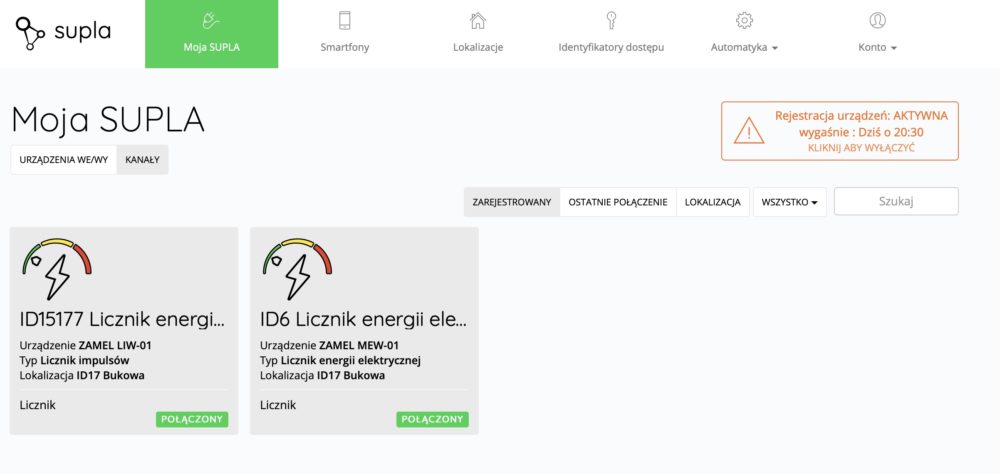

Podłączenie LIW-01 do chmury Supla jest natomiast tak proste, że zajęło mi mniej niż 2-3 minuty. Wystarczy z poziomu serwisu internetowego aktywować tryb dodawania urządzeń, a potem już z poziomu aplikacji na smartfonie rozpocząć wyszukiwanie nowych sprzętów. LIW-01 zgłosi się automatycznie - konieczne teraz jest już tylko podłączenie się na chwilę do generowanej przez niego sieci WiFi i... to właściwie tyle.

 class="wp-image-1194217"

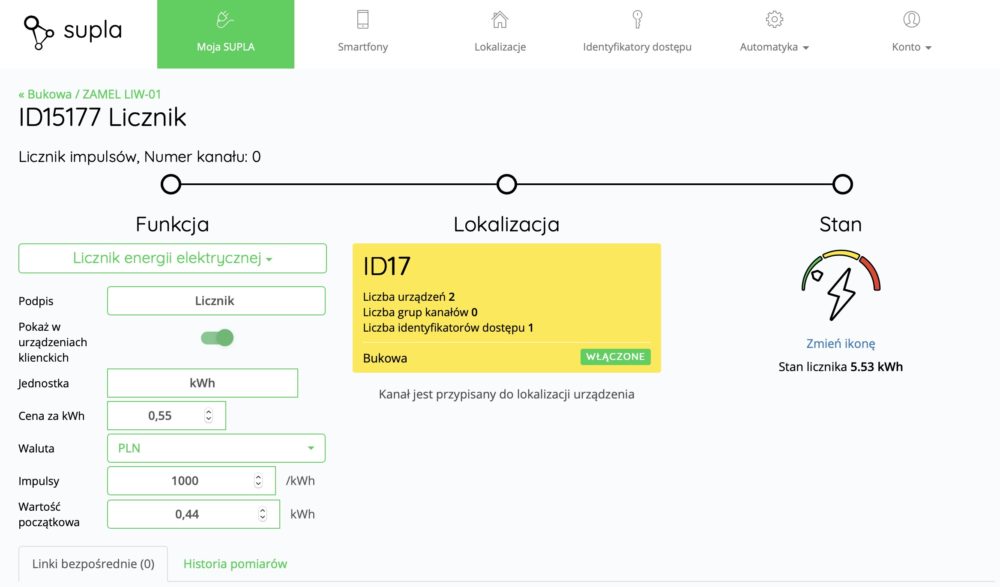

Pozostaje nam jedynie podać niezbędne, podstawowe informacje - w tym liczbę impulsów odpowiadającą oczekiwanej przez nas jednostce zużycia, typ pracy (licznik energii elektrycznej, wody, ciepła), cenę za jednostkę, walutę oraz wartość początkową. Możemy jeszcze dodać nazwę i już - zaczynają się pomiary.

Co dokładnie mierzyłem?

Zużycie energii elektrycznej dla jednego obwodu w moim domu, czyli... dla gniazdek w pralni, do których podłączona jest energożerna pralka i suszarka.

W moim przypadku było to podyktowane oczywiście chęcią sprawdzenia, ile faktycznie kosztuje mnie miesięcznie użytkowanie tych sprzętów i czy np. nie byłoby sensownie ograniczyć użycie szczególnie drugiego z nich. Ot, zaspokojenie ciekawości.

Bez problemu można byłoby jednak takie pomiary realizować na podobnej zasadzie w dużo bardziej praktycznych przypadkach. Szczególnie tam, gdzie prąd (albo inne medium) jest w taki czy inny sposób współdzielony i np. zainstalowane są osobne liczniki, ale ich odczyt wymaga fizycznego pojawienia się na miejscu. Tak jak pisałem - prawdopodobnie każdy będzie miał inny pomysł na zastosowanie LIW-01.

I jak to działa?

To pewnie najciekawszy fragment dla tych, którzy już od początku wiedzieli, co chcą z LIW-01 zrobić. Dostęp do zgromadzonych w chmurze danych możemy uzyskać na dwa sposoby - albo z poziomu przeglądarki internetowej i serwisu internetowego, albo z poziomu aplikacji.

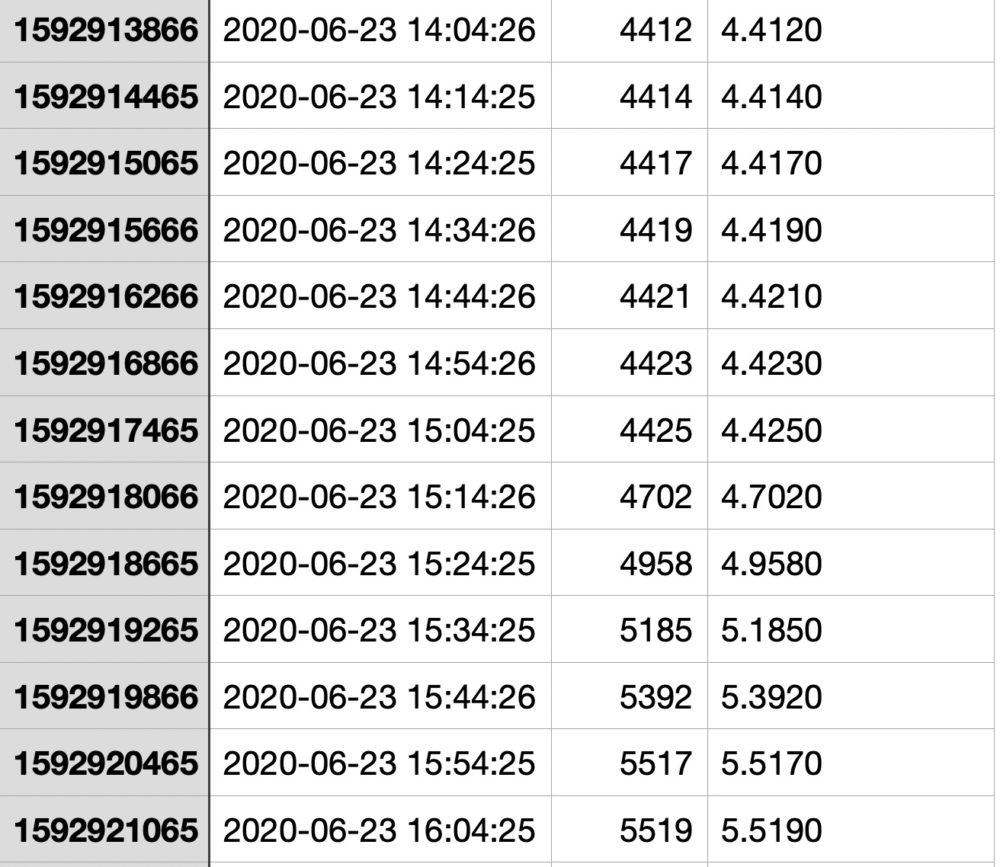

W tym pierwszym przypadku możemy pobrać całą historię pomiarów do pliku CSV. Znajdziemy w nim kolumny z takimi danymi jak:

  • znacznik czasowy
  • dokładna data i godzina
  • liczbę impulsów
  • wskazanie zużycia według zadanej jednostki

Wartości są przy tym eksportowane z podziałem co 10 minut i możemy je spokojnie wrzucić np. do Excela i na tej podstawie po kilku kliknięciach wygenerować odpowiedni wykres.

 class="wp-image-1194223"

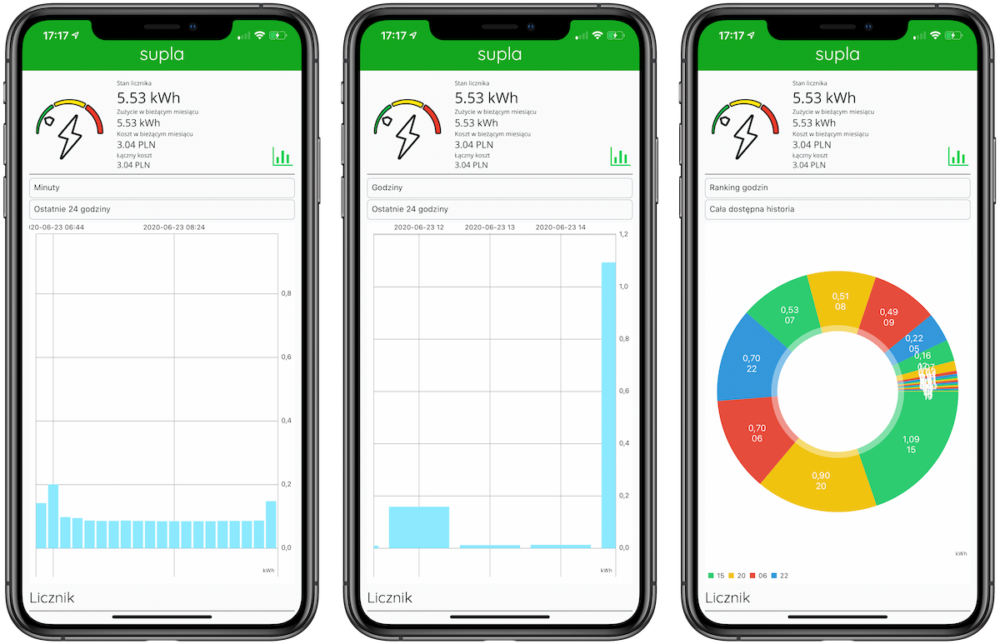

Jeśli chcemy mieć natomiast gotowy wykres natychmiast przed oczami, warto sięgnąć po smartfona. Tutaj możemy sprawdzić m.in.:

  • sumaryczne zużycie w bieżącym miesiącu
  • koszt w bieżącym miesiącu
  • koszt od pierwszego uruchomienia licznika

Znajdziemy tu także pełen zestaw zestaw wykresów, z rozdzielczością od minuty, przez godziny, dni, miesiące, aż po lata.

 class="wp-image-1194232"

Nie jesteśmy przy tym ograniczeni do najprostszych wykresów. Możemy przykładowo sprawdzić, w jakich godzinach rejestrowane jest najwyższe zużycie. A to z kolei pomogło mi np. stwierdzić, że zdecydowanie za dużo prania i suszenia robię w drogim prądzie, a nie wtedy, kiedy mam tanio. Możemy też sprawdzić, w jakie dni albo miesiące zużywamy danego medium najwięcej, a także porównać np. poszczególne miesiące z tego roku z rokiem poprzednim. Wszystko na jedno kliknięcie.

I co najważniejsze - wszystkie te dane pobierane i zapisywane są całkowicie bez naszego udziału. Wystarczy, że w podłączymy LIW-01 do WiFi w okolicy i już nie musimy samodzielnie fatygować się do naszego licznika. Zresztą raczej nie wyobrażam sobie, żeby zapisywać co godzinę - nie mówiąc już o odczytach co minutę - wszystkie dane.

Warto?

Jeśli to pytanie jest zadane w kontekście czy działa poprawnie, to zdecydowanie tak - przynajmniej w testowanym scenariuszu. Wartości przesyłane do aplikacji jak najbardziej pokrywają się z tym, co podaje tradycyjny licznik impulsów, więc bez otwierania szafki mam dostęp dokładnie do tych informacji, których potrzebuję.

O ile jednak u mnie ma to charakter eksperymentalno-ciekawostkowy (choć żona teraz regularnie sprawdza, czy nie piorę i nie suszę ubrań poza tzw. tanim prądem), to jestem w stanie bez problemu wyobrazić sobie liczne przypadki, kiedy licznik impulsów z WiFi i wsparciem naprawdę dobrej aplikacji potrafi w realny sposób ułatwić życie. Wystarczy tylko wyobrazić sobie sytuację, w której tych liczników do regularnego odczytu mamy kilka albo np. są one ulokowane w trudno dostępnych miejscach, jak np. zdarza się to w przypadku wodomierzy.

W takich scenariuszach zdecydowanie wolałbym mieć wszystko w jednej aplikacji niż za każdym razem tracić cenny czas na ręczny odczyt. Nie wspominając już nawet o tym, że podałem tylko najbardziej oczywiste zastosowania - a jak widać chociażby po wspomnianym wątku na forum, opcji zliczania jest tyle, ile pomysłów użytkowników.

* Materiał powstał przy współpracy z marką Zamel.
